| Markenbezeichnung: | FHDT |
| Modellnummer: | Standardjacke 7/8 ″ HCTAY-50-22 |
| MOQ: | 10km |
| Preis: | negotiable |
| Verpackungsdetails: | Neutrale Trommel, 500m/drum. Kundengerecht |
| Zahlungsbedingungen: | Normalerweise T/T, andere Ausdrücke verkäuflich |

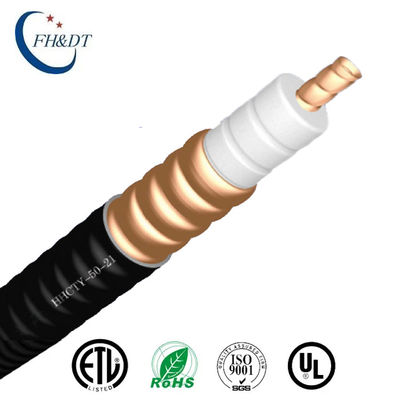

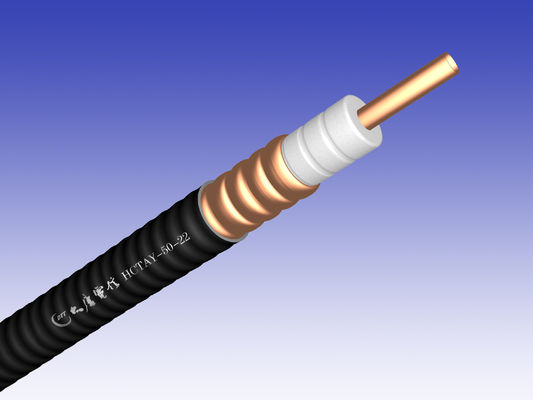

Flexibles 50Ohm runzelte Kupfer-Rohr äußeres Leiter-Feeder-Kabel 7/8 Zoll (7/8 ″) HCTAY-50-22
Schnelles Detail:
Beschreibung:
Eine Zufuhr ist ein Übertragungskanal für elektromagnetische Wellen, deren Funktion, Hochfrequenzenergie zu übertragen ist. Die Speiseleitung kann das Signal effektiv übertragen, das durch die Antenne, mit kleiner Verzerrung, dämpfungsärmer, starker Entstörungsfähigkeit und einer guten Impedanzanpassung zwischen der Zuleitung und der Antenne und zwischen dem Signaleingang des Empfängers empfangen wird. In den großen Projekten ist Koaxialkabel ein wesentliches Kabel, eine einfache Verbindung und eine niedrige Durchfallquote nach Installation. Nehmen Sie Kundenbezogenheit von Soem oder von ODM an.
Spezifikationen:
| Innenleiter | |
| Glattes Kupfer-Rohr | |
| Durchmesser (Millimeter) | 9.00±0.10 |
| Isolierung | |
| 3 Schichten Isolierung | |
| Durchmesser (Millimeter) | 22.40±0.40 |
| Äußerer Leiter | |
| Gewölbtes Kupfer-Rohr | |
| Äußerer Leiter (Millimeter) | 24.90±0.30 |
| Jacke | |
| Stärke (Millimeter) | 1.3±0.2 |
| Durchmesser (Millimeter) | 27.5±0.3 |
| Einzelnes Verbiegen | 120 |
| Mehrfaches Verbiegen | 250 |
| Mindestzahl von Biegungen | 15 |
| Temperaturspanne (℃) | |
| Standardjacke | -40~+70 |
| Feuerverzögernde Jacke | -25~+70 |
| Widerstand (Ω) | 50±1 | ||
| Kapazitanz (pF/m) | 75±2 | ||
| Geschwindigkeit (%) | 89 | ||
| DC-Zusammenbruch, Volt (V) | ≥6000 | ||
| Abschirmung Wirksamkeit (DB) | >>120 | ||
| Abkürzung Frequenc (Gigahertz) | 6,0 | ||
| Verminderung (dB/100m) und durchschnittliche Energie (Kilowatt) | |||
| Frequenz | Verminderung | Durchschnitt | |
| Energie | |||
| 150 MHZ | 1,47 | 7,20 | |
| 450 MHZ | 2,64 | 3,88 | |
| 800 MHZ | 3,62 | 2,83 | |
| 900 MHZ | 3,87 | 2,65 | |
| 1800 MHZ | 5,73 | 1,79 | |
| 2000 MHZ | 6,09 | 1,68 | |
| 2500 MHZ | 6,94 | 1,50 | |
| 3000 MHZ | 7,74 | 1,35 | |
| 3500 MHZ | 8,55 | 1,25 | |
| 4000 MHZ | 9,28 | 1,18 | |
| 5000 MHZ | 10,65 | 1,03 | |
| VSWR | |||
| 820MHz~960MHz | 1,10 | ||
| 1700MHz~1900MHz | 1,10 | ||
| 2100MHz~2200MHz | 1,13 | ||
| 3300MHz~3600MHz | 1,20 | ||
| 4400MHz~5000MHz | 1,20 | ||
Normalbedingungen:
Für Verminderung: VSWR 1,0, Kabeltemperatur 20℃
Für durchschnittliche Energie: VSWR 1,0, umgebende Temperatur 40℃
Solarladen der Innenleitertemperatur 100℃.No.
Maximaler VSWR- und Verminderungswert ist 105% weg vom Nennwert.
Anwendungen:
Es wird normalerweise in den drahtlosen Kommunikationsbasisstationen verwendet.
|
|
