| Herkunftsort: | Chengdu, China |
|---|---|
| Markenname: | FHDT |
| Zertifizierung: | IEC A1a.1 |
| Modellnummer: | Zentraler Gel-gefüllter loser Rohrlichtwellenleiter - GYXTS |
| Min Bestellmenge: | 500 Trommeln |
| Preis: | Negotiable |
| Verpackung Informationen: | Nicht mehr als 4km/drum |
| Lieferzeit: | Hängt von den spezifischen Spezifikationen und von der Nachfrage ab |
| Zahlungsbedingungen: | Normalerweise T/T, andere Ausdrücke verkäuflich |
| Versorgungsmaterial-Fähigkeit: | Hängt von den spezifischen Spezifikationen und von der Nachfrage ab |
| Bündelader: | PBT | Füllstoff: | Polypropylen |
|---|---|---|---|
| Stärke-Mitglied: | Phosphatieren des Stahldrahtes | Wasser-Blockieren: | Füllendes Verbundgel |
| Außenhülle: | MDPE | Operations-Temperatur: | -40℃～+60℃ |
| Lagertemperatur: | -40℃～+60℃ | ||
| Markieren: | LWL - Kabel im Freien GYXTS,Loser Rohrlichtwellenleiter PBT,Lichtwellenleiter GYXTS |
||

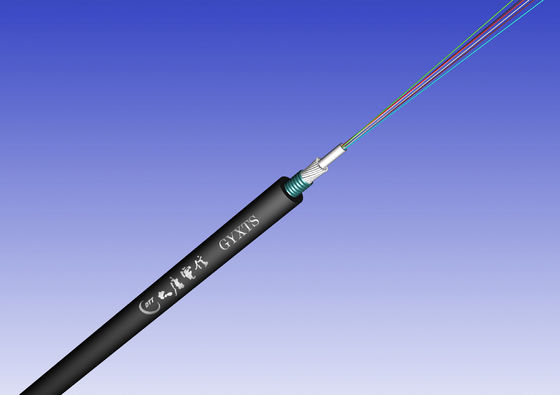

GYXTS-Metallstärkemitglied, zentrales loses Rohr, abschirmendes Stahlband, Lichtleiterkabel der schwarzen PET-Hülle im Freien.
Monomodefasern werden in einem losen Rohr untergebracht, das vom Hochmodulplastik hergestellt wird und mit Rohrfüllmasse gefüllt. Das lose Rohr ist mit Stahldrähten und gewölbtem Stahlband gepanzert. Dann wird eine äußere Hülle des PET verdrängt. Anwendungs-Umstände
Empfohlen: Rohr, Antenne, Nut, Kabelgraben
Glasfaser geliefert in dieser Spezifikation, die Bedingungen von Iec A1a.1 zu erfüllen:
|
Faserattribute |
|||
|---|---|---|---|
| Attribut | Detail | Wert | Einheit |
| Maximale Verminderung | @ 850 Nanometer | 2,50 | dB/km |
| Maximale Verminderung | @ 1300 Nanometer | 0,80 | dB/km |
| Kerndurchmesser | Nominal | 50 | μm |
| Toleranz | ± 2,5 | μm | |
| Manteldurchmesser | Nominal | 125,0 | μm |
| Toleranz | ± 1,0 | μm | |
| Kernumhüllende Exzentrizität | Maximum | 2,0 | μm |
| Umhüllungsnichtkreisförmigkeit | Maximum | 1,0 | % |
| Minimale modale Bandbreite-lengthproduct für überfüllte Produkteinführung | @ 850 Nanometer | 500 | Mkz·Kilometer |
| @ 1300 Nanometer | 500 | Mkz·Kilometer | |
| Numerische Öffnung | - | 0.200±0.015 | Dimensionslos |
| Nullstreuungswellenlänge, λ0 | - | ≤ 1295 λ0 ≤1340 | Nanometer |
| Nullstreuungssteigung, S0 | - |
S0 ≤ 0,105 von 1295 Nanometer-≤ λ0 ≤ 1310nm und ≤ 0,000375 (1590--λ0) von 1295 Nanometer-≤ λ0 ≤ 1310nm |
ps/(nm2 × Kilometer) |
Die Standardstruktur von GYXTS-Kabel wird in der folgenden Tabelle, andere Struktur gezeigt und Faseranzahl sind auch entsprechend Kundenanforderungen verfügbar.
| Einzelteil | Inhalt | Wert |
| Loses Rohr | Material | PBT |
| Zahl | 2 | |
| Außendurchmesser (Millimeter) | 2,4 | |
| Faseranzahl pro Rohr | A1a.1 | 2~12 |
| Stärkemitglied | Material | Phosphatieren des Stahldrahtes |
| Durchmesser (Millimeter) | 0,6 | |
| Zahl | 14 | |
| Wasser, das Material blockiert | Material | Füllendes Verbundgel |
| Rüstung | Material | PET beschichtete gewölbtes Stahlband |
| Äußere Hülle | Material | MDPE |
| Farbe | Schwarz | |
| Stärke (Millimeter) | Nominal: 1,8 | |
| Kabeldurchmesser (Millimeter) ca. | 8,4 | |
| Kabelgewicht (kg/km) ca. | 110 | |
| Einzelteil | Wert |
| Dehnbare Leistung (N) | 1500 |
| Zerstampfung (N/100mm) | 1000 |
| Operationstemperatur: | -40℃~+60℃ |
| Installationstemperatur | -15℃~+60℃ |
| Lagertemperatur | -40℃~+60℃ |
Die Standardlieferungslänge eines Kabels ist 1000m, 2000m oder 3000m bei der Toleranz 0~+20m. Wenn spezielle Anträge im Vertrag gemacht werden, sollte sich die gelieferte Kabellänge an sie anpassen.
