| Markenbezeichnung: | FHDT |
| Modellnummer: | Innenaus verschiedenen fasernlichtleiterkabel |
| MOQ: | 500 Trommeln |
| Preis: | negotiable |
| Verpackungsdetails: | Nicht mehr als 4km/drum |
| Zahlungsbedingungen: | Normalerweise T/T, andere Ausdrücke verkäuflich |

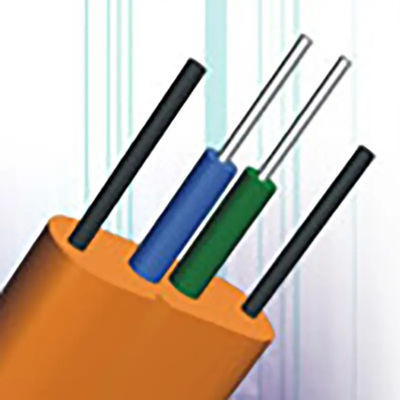

Reibungsarme Bogenart Kabel wird als Transceiverkabel für Zugang von im Freien zu Innen benutzt.
Glasfaser geliefert in dieser Spezifikation, die Bedingungen von ITU-T G.657 zu erfüllen
| Faserattribute | |||||
| Attribut | Detail | Wert | Einheit | ||
| Felddurchmesser | Wellenlänge | 1 310 | Nanometer | ||
| Strecke der Nennwerte | 8.6-9.2 | µm | |||
| Toleranz | ±0.4 | µm | |||
| Manteldurchmesser | Nominal | 125,0 | µm | ||
| Toleranz | ±0.7 | µm | |||
| Kernexzentrizität | Maximum | 0,5 | µm | ||
| Umhüllung nicht ‑ Kreisförmigkeit | Maximum | 1,0 | % | ||
| KabelGrenzwellenlänge | Maximum | 1260 | Nanometer | ||
| Getrennter Fasermakrobiegungsverlust | Radius | 15 | 10 | 7,5 | Millimeter |
| Zahl von Drehungen | 10 | 1 | 1 | ||
| Maximum bei 1550 Nanometer | 0,03 | 0,1 | 0,5 | DB | |
| Maximum bei 1625 Nanometer | 0,1 | 0,2 | 1,0 | DB | |
| Beweisdruck | Minimum | 0,69 | GPa | ||
|
Chromatischer Streuungsparameter 3-term Sellmeier Installation (1 260nm bis 1 460 Nanometer) |
λ0min | 1 300 | Nanometer | ||
| λ0max | 1 324 | Nanometer | |||
| S0min | 0,073 | ps/(nm2 × Kilometer) | |||
| S0max | 0,092 | ps/(nm2 × Kilometer) | |||
|
Lineare Installation (1 460 Nanometer bis 1 625 Nanometer) |
Min. bei 1550 Nanometer | 13,3 | ps/(Nanometer-× Kilometer) | ||
| Maximum bei 1550 Nanometer | 18,6 | ps/(Nanometer-× Kilometer) | |||
| Min. bei 1625 Nanometer | 17,2 | ps/(Nanometer-× Kilometer) | |||
| Maximum bei 1625 Nanometer | 23,7 | ps/(Nanometer-× Kilometer) | |||
|
Faserattribute |
|||
|---|---|---|---|
| Attribut | Detail | Wert | Einheit |
| Maximale Verminderung | @ 1310 Nanometer | 0,40 | dB/km |
| Maximale Verminderung nach Wasserstoffaltern | @ 1383 Nanometer ±3 Nanometer | 0,40 | dB/km |
| Maximale Verminderung | @ 1550 Nanometer | 0,30 | dB/km |
| Felddurchmesser | Wellenlänge | 1310 | Nanometer |
| Strecke der Nennwerte | 8.6-9.2 | μm | |
| Toleranz | ± 0,4 | μm | |
| Manteldurchmesser | Nominal | 125,0 | μm |
| Toleranz | ± 0,7 | μm | |
| Kernexzentrizität | Maximum | 0,6 | μm |
| Umhüllung noncircularity | Maximum | 1,0 | % |
| KabelGrenzwellenlänge | Maximum | 1260 | Nanometer |
| Makrobiegungsverlust | Radius | 30 | Millimeter |
| Zahl von Drehungen | 100 | ||
| Maximum bei 1625 Nanometer | 0,1 | DB | |
| Beweisdruck | Minimum | 0,69 | GPa |
|
Chromatischer Streuungsparameter 3-term Sellmeier Installation (1260 Nanometer bis 1460 Nanometer) |
λ0min | 1300 | Nanometer |
| λ0max | 1324 | Nanometer | |
| S0min | 0,073 | ps/(nm2 × Kilometer) | |
| Art | Beschreibung |
Anwendungen Strecke |
Gebrauchssituation |
| GJXV | Zentrales Metallstärkemitglied, PVC-Hülle, Bogen-artige Transceiverkabel | Gebäude mit horizontaler und vertikaler Verdrahtung | empfahl sich |
| GJXFV | Zentrales Stärkemitglied des Nichtmetalls, PVC-Hülle, Bogen-artige Transceiverkabel | Allgemeiner Gebrauch | |
| GJXH | Zentrales Metallstärkemitglied, flammhemmende Jacke des Nicht-Halogens, Bogen-artige Transceiverkabel | empfahl sich | |
| GJXFH | Zentrales Stärkemitglied des Nichtmetalls, Nicht-Halogen, flammhemmende Jacke, Bogen-artige Transceiverkabel | empfahl sich | |
| GJYXCH |
Zentrales Metallstärkemitglied, Nicht-Halogenflamme hemmende Jacke, Bogen-artige Transceiverkabel der Selbst-Unterstützung |
Im Freien Selbst-Unterstützungsunkosteneinleitung |
empfahl sich |
| GJYXFCH |
Zentrales Stärkemitglied des Nichtmetalls, Nicht-Halogen flammhemmende Jacke, Bogen-artige Transceiverkabel der Selbst-Unterstützung |
Allgemeiner Gebrauch |
Entsprechend der Benutzungsmöglichkeit. Unsere Bogen-artigen Transceiverkabel können in zwei Reihen klassifiziert werden: horizontales und vertikales Verkabelungssystem und selbsttragendes Luftkabel.
Standard: YD/T1997.1-2014
Technische hauptsächlichparameter
| Einzelteil | GJXH/V | GJXFH/V | ||
| Kabel-Durchmesser (Millimeter) | 2.0×3.0 | |||
| Kabel-Gewicht (kg/km) | 10 | 9 | ||
| Stärke-Ausdruck (N) | Lang | 100 | 100 | |
| Kurzschluss | 250 | 250 | ||
| Zerstampfungs-Widerstand (N/100mm) | Lang | 1000 | 1000 | |
| Kurzschluss | 2200 | 2200 | ||
| Temperaturspanne (℃) | -40~+60 | |||
| Anmerkung: Schlagen Sie vor, dass Metallstärkemitglied für das horizontale und vertikale Verkabelungssystem benutzt wird | ||||
Technische hauptsächlichparameter
| Einzelteil | GJXCH/V | GJXFCH/V | |
| Kabel-Durchmesser (Millimeter) | 2.0×4.0 | ||
| Kabel-Gewicht (kg/km) | 20 | 19 | |
| Stärke-Ausdruck (N) | Lang | 300 | 300 |
| Kurzschluss | 900 | 900 | |
|
Zerstampfungs-Widerstand (N/100mm) |
Lang | 1000 | 1000 |
| Kurzschluss | 2200 | 2200 | |
| Temperaturspanne (℃) | -40~+60 | ||
|
